K-SERIE 5 TON DIESELVORKHEFTRUCK

Zware--vorkheftruck met interne verbranding

K-5-1

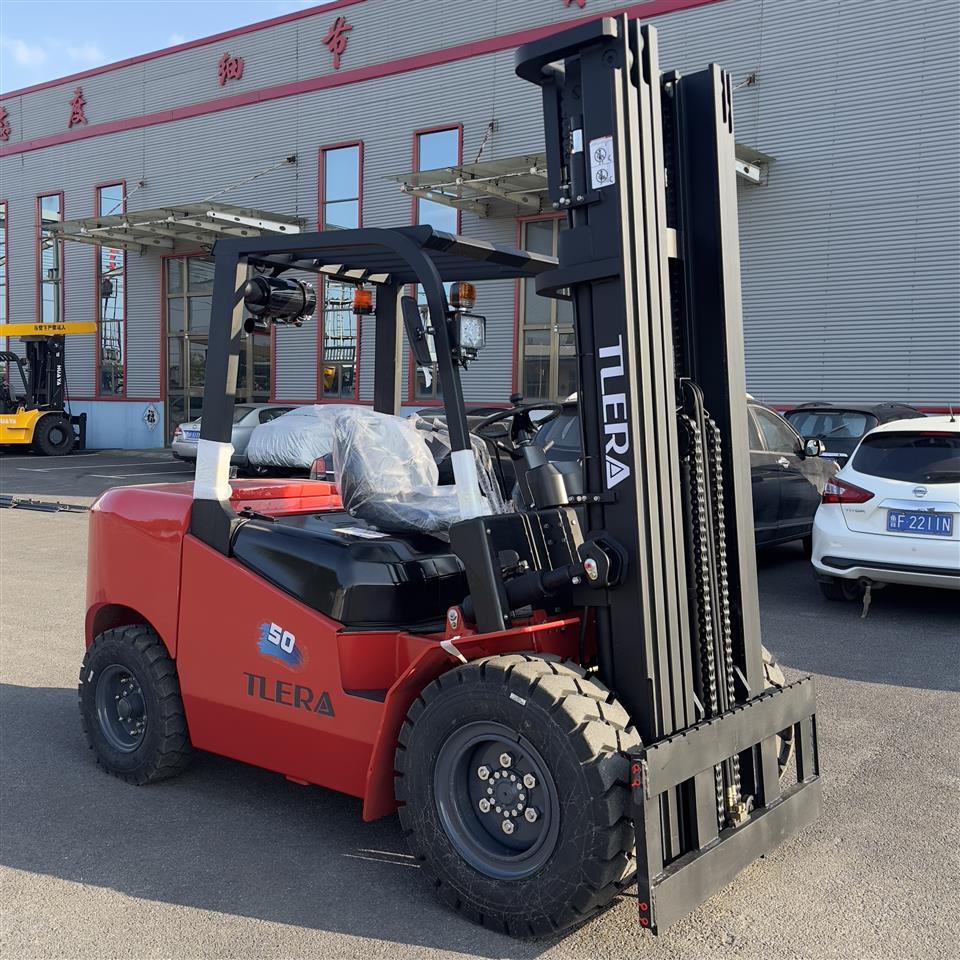

Dieselvorkheftruck met een nominaal vermogen van 5000 kg-getoond met breed-mast en luchtbanden

Productpositionering:Een robuuste materiaalbehandelingsoplossing van 5-ton- voor fabrieken, werven, logistieke centra, bouwmateriaalbewerkingen en andere veeleisende B2B-toepassingen.

Sleutelkenmerk	Standaardreferentie
Nominaal vermogen	5.000 kg bij een lastzwaartepunt van 600 mm
Vermogenstype	Diesel
Standaard hefhoogte	Duplexmast van 3.000 mm
Overdragen	Hydraulisch / elektrisch-schakelen

Productoverzicht

De TLERA K-serie 5-tons dieselvorkheftruck is ontworpen voor een stabiele, efficiënte behandeling van zware gepalletiseerde goederen, staal, steen, hout, machineonderdelen en bouwmaterialen. Het versterkte chassis, de breed-mast en de dieselaandrijflijn bieden de duurzaamheid en tractie die nodig zijn voor intensief gebruik binnenshuis-buiten.

De truck is ontworpen op basis van bedrijfsprioriteiten voor B2B en combineert betrouwbare laadprestaties, eenvoudige bediening, service-vriendelijke toegang en brede configuratieflexibiliteit. Kopers kunnen de mast, motor, banden, vorken, hydraulische circuits en aanbouwdelen afstemmen op de lokale emissieregels, locatieomstandigheden en vrachtprofielen.

K-5-8

K-5-20

Vooraanzicht in drie-kwart: stabiele, zware- houding

Drie-kwart achteraanzicht: compact contragewichtprofiel

Kern koperswaarde

Verplaatst ladingen tot 5.000 kg efficiënt over magazijnen, productieterreinen en laadruimtes.
Het dieselkoppel en -vermogen-de schakelbewegingen ondersteunen veelvuldig starten, opritten en lange werkcycli.
Dankzij de modulaire mast- en bevestigingsopties kan één basistruck meerdere soorten vracht vervoeren.
De voor service-toegankelijke componentindeling helpt de tijd voor routine-inspecties en onderhoud te verminderen.

Configuratie Opmerking:De foto's tonen één geleverde configuratie. Definitieve specificaties, componenten en uiterlijk zijn afhankelijk van de bevestigde offerte en productieorder.

Kern technische specificaties

Parameter	Specificatie / Referentie
Model/serie	K-Serie 5-tons dieselvorkheftruck
Nominaal draagvermogen	5.000 kg
Laadcentrum	600 mm
Vermogenstype	Diesel
Type operator	Zittende ruiter
Standaard hefhoogte	3.000 mm; andere hoogtes optioneel
Masttype	Duplex breed-kijkmast; volledige-gratis en triplex-opties beschikbaar
Gratis lift	Ongeveer. 150 mm met standaardmast
Vorkmaat (L × B × T)	1.220 × 150 × 55 mm, referentie
Mastkanteling, vooruit/achteruit	6 graden / 12 graden, referentie
Totale lengte, incl. vorken	Ongeveer. 4,600-4,750 mm
Totale breedte	Ongeveer. 1,990-2,050 mm
Hoogte van het hoofdscherm	Ongeveer. 2,450 mm
Wielbasis	Ongeveer. 2,100-2.300 mm
Minimale draaicirkel	Ongeveer. 3,200-3.400 mm
Bodemvrijheid	Ongeveer. 200 mm
Rijsnelheid, beladen/onbeladen	Ongeveer. 20 / 22 km/u
Hefsnelheid, beladen/onbeladen	Ongeveer. 0.45 / 0,50 m/s
Maximaal klimvermogen, beladen	Ongeveer. 20%
Overdragen	Hydraulisch vermogen-schakelen, vooruit/achteruit
Bedrijfsrem/parkeerrem	Hydraulische voetrem / mechanische parkeerrem
Sturen	Hydraulische stuurbekrachtiging
Motor getoond op foto's	ISUZU C240 diesel, 4 cilinders
Referentie motorvermogen	35,4 kW bij 2.500 tpm
Emissie opties	Conventionele, EU Stage V- of EPA--compatibele pakketten, afhankelijk van de markt
Voor/achter banden	8.25-15 / 7.00-12 pneumatisch, referentie
Bedrijfsgewicht	Ongeveer. 7.000-7.500 kg, afhankelijk van de configuratie

Belangrijk:Afmetingen, snelheden, bedrijfsgewicht, restvermogen en motorkeuze variëren afhankelijk van masthoogte, aanbouwdeel, bandentype en emissiepakket. Bevestig de definitieve technische fiche voordat u de bestelling plaatst.

Productkernvoordelen

1. Zwaar- draagvermogen van 5.000 kg

Een versterkt chassis, aandrijfas en contragewicht zijn ontworpen voor het stabiel hanteren van dichte en omvangrijke industriële ladingen op het gespecificeerde laadzwaartepunt.

2. Sterk dieselvermogen en klimvermogen

Het hoge koppel bij lage- toerentallen ondersteunt rijden met last, werken op hellingen en herhaalde handling. Er kunnen meerdere motor- en emissiepakketten worden afgestemd op de marktvereisten-van de bestemming.

3. Breed-zicht, hoge-sterkte mast

Het mastkanaal, de hefkettingen en de hydraulische cilinders zorgen voor gecontroleerd heffen, terwijl het open middenontwerp de machinist helpt de vorken en lading in de gaten te houden.

4. Stabiel reizen en remmen

Een lange wielbasis, een breed bandenoppervlak, een hydraulische stuurinrichting en een industrieel remsysteem ondersteunen zelfverzekerd manoeuvreren onder belasting.

5. Operator-Gerichte bedieningsindeling

Stuurbekrachtiging, duidelijk gepositioneerde hydraulische hendels, een verstelbare stoel,- antisliptrede en overzichtelijk pedaalgebied helpen vermoeidheid tijdens lange diensten te verminderen.

6. Veiligheid-gerichte apparatuur

Het beschermdak, de-achteruitkijkspiegels, de LED-werklampen, het waarschuwingszwaailicht, de claxon en de gecombineerde achterlichten verbeteren de bescherming en het zicht op de locatie.

7. Service-vriendelijk ontwerp

Een wijd-motorkap en toegankelijke filters, accu, koelsysteem en dagelijkse inspectiepunten vereenvoudigen preventief onderhoud.

K-5-15

K-5-17

Zijprofiel: evenwichtige lastgeometrie en open bestuurderscompartiment

Achteraanzicht: contragewicht, verlichting en trekpunt

Productdetailweergave

Brede-mast en hydraulisch hefsysteem

Zware mastkanalen, dubbele hefkettingen en industriële hydraulische leidingen zijn zo opgesteld dat ze gecontroleerd heffen en betrouwbare lastondersteuning bieden. Het open midden verbetert het zicht naar voren bij het insteken van de vorken en het positioneren van pallets.

K-5-31

K-5-33

Hefkettingen, hydraulische slangen en wagenconstructie

Bovenmastrol, hefcilinder en veiligheidswaarschuwing

Versterkt kantelmechanisme

Robuuste kantel-cilinderbevestigingen verbinden de mast en het chassis. Het ontwerp biedt de mast-hoekcontrole die nodig is om ladingen vast te zetten tijdens het oppakken, rijden en stapelen.

K-5-32

Robuuste-mastkantelcilinder en versterkte draaibevestiging

Ergonomisch bestuurdersstation

Het open bestuurderscompartiment biedt directe toegang tot rijpedalen, stuurinrichting, instrumentendisplay en hydraulische hendels. De hydraulische stuurbekrachtiging vermindert de stuurinspanning, terwijl het brede vloeroppervlak en de antislipmat het in- en uitstappen comfortabel maken.

K-5-30

K-5-35

Stuurwiel, instrumentenpaneel en pedaalopstelling

Hydraulische hendels en ruime voetenruimte

Neem nu contact op

Industriële banden en stabiel contact

Luchtbanden met diep-profiel bieden tractie en schokabsorptie op verharde terreinen en gemengde industriële oppervlakken. Er zijn massieve banden en niet{2}}markerende bandenoplossingen beschikbaar voor lekrijden-gevoelige of vloer-gevoelige toepassingen.

K-5-26

Industriële luchtband en zware-wielnaaf

Verlichting, zichtbaarheid en locatiebewustzijn

Dankzij LED-werklampen, combinatielampen achter, waarschuwingszwaailicht en brede -achteruitkijkspiegels kan de machinist het werkgebied in de gaten houden. Voor drukke locaties kunnen optionele blauw/rode veiligheidslichten, achteruitrijalarmen en camera's worden toegevoegd.

K-5-34

K-5-36

Werklamp vooraan, zwaailicht en spiegel

Achterlicht en uitlaatdemper

Dieselkracht- en koelpakket

De gefotografeerde vrachtwagen is uitgerust met een ISUZU C240 vier-cilinderdieselmotor. Het beproefde mechanische ontwerp, de toegankelijke servicepunten en de ruime beschikbaarheid van onderdelen maken hem geschikt voor veeleisende exporttoepassingen.

K-5-39

K-5-40

ISUZU C240 motoridentificatie en cilinderkop

Motor, brandstofsysteem, koelventilator en accu-indeling

Aanbevolen toepassingen

Industrie / Locatie	Typische afhandelingstaak
Fabrieken	Matrijzen, machineonderdelen, productiematerialen en eindproducten
Staal- en metaalverwerking	Rollen, profielen, platenbundels en gefabriceerde componenten
Bouwmaterialen	Steen, bakstenen, cementproducten, hout en buizen
Opslag en logistiek	Zware pallets, containers, staging en laden van vrachtwagens
Havens en vrachtwerven	Ladingoverdracht, uitrustingsondersteuning en buitenafhandeling
Papier en verpakking	Papierrollen, pulpbalen en grote verpakte ladingen met opzetstukken
Recycling en afvalverwerking	Balen, bakken en industrieel recyclebare materialen
Bouw- en verhuurvloten	Multi- gebruik buitenshuis op wisselende werklocaties

Richtlijnen voor de gebruiksomgeving

Het meest geschikt voor geventileerde binnenruimtes en industriële locaties buiten.
Kies luchtbanden voor comfort en gemengde verharde oppervlakken; kies voor massieve banden waarbij het risico op lekrijden of de inzetbaarheid voorop staan.
Voor stoffige, warme, koude, hoog-hoogte of corrosieve locaties geeft u tijdens het onderzoek de omgeving op, zodat koeling, filtratie en bescherming kunnen worden geconfigureerd.
Voor besloten werkzaamheden binnenshuis kunt u motorpakketten met lage-emissies of een alternatief voor een elektrische vorkheftruck overwegen.

K-5-23

Zijaanzicht van de compacte K-serie carrosserie en breed- hefsysteem

Maatwerk en optionele uitrusting

Categorie	Beschikbare opties
Masten	Duplex standaardmast; duplex volledige-vrije mast; triplex volledige-vrije mast; typische hefhoogtes van 3.000 tot 6.000 mm, afhankelijk van de capaciteitstabel
Vorken en vorkenbord	Verschillende vorklengtes, vorkbreedtes, hoogtes van lastbeschermplaten, haak-type of schacht-type vorken
Bijlagen	Zijverschuiver, vorkversteller, papierrollenklem, balenklem, dozenklem, roterende vork/rotator, push-pull, vatenklem en andere hydraulische uitrustingsstukken
Hydraulische circuits	Extra ventielsecties, slanghaspels en hydraulische leidingen afgestemd op het geselecteerde aanbouwapparaat
Banden	Pneumatisch, stevig, niet-markerend massief of toepassings-specifiek loopvlak
Motoren en emissies	Chinese dieselmotoren; ISUZU / Mitsubishi-opties; Pakketten die voldoen aan EU Stage V of EPA- zijn afhankelijk van beschikbaarheids- en bestemmingsregels
Cabine- en weerbescherming	Open beschermdak, voor-/achterruit, regenhoes, halve- cabine, volledige cabine met verwarming of airconditioning-
Veiligheidsuitrusting	OPS-systeem, gordelvergrendeling, snelheidsbegrenzer, achteruitrijalarm, blauw/rood waarschuwingslicht, camera, brandblusser en extra spiegels
Verlichting en elektrisch	LED-werk-verlichtingspakket, zwaailamp, achterlichten, USB-uitgang en batterij met hoge- capaciteit
Bijzondere omgeving	Pakket voor starten bij koud-weer, koeling bij hoge- temperatuur, stof-pakket, vonkenvanger en corrosie-bestendige behandeling

Aanbouwtechniek:Geef het gewicht, de afmetingen, het oppervlak, het zwaartepunt, de behandelingsmethode en het vereiste rotatie-/klembereik van de lading op. CNTLERA controleert vóór de offerte de restcapaciteit en hydraulische compatibiliteit.

After-Ondersteuning na verkoop

Serviceartikel	Ondersteuningsbereik
Garantie	12 maanden of 2.000 bedrijfsuren vanaf de B/L-datum, afhankelijk van wat zich het eerst voordoet, afhankelijk van het verkoopcontract en de garantievoorwaarden.
Reserveonderdelen	Aanbevolen inbedrijfstellingsonderdelen en onderhoudskits kunnen bij de machine worden geleverd. Onderdelenondersteuning op de lange- termijn is beschikbaar op model- en serienummer.
Technische ondersteuning	Foutdiagnose op afstand, onderhoudsbegeleiding, elektrische/hydraulische ondersteuning en probleemoplossing via video, e-mail of online vergadering.
Documentatie	Engelse bedieningshandleiding, onderdelencatalogus, onderhoudsschema en relevante certificaten geleverd volgens de bevestigde configuratie.
Opleiding	Operator- en onderhoudstraining op afstand beschikbaar; On-service op locatie kan worden geregeld, afhankelijk van land, visum, reiskosten en projectomvang.
Inspectie vóór verzending	Functioneel testen, visuele inspectie, configuratiebevestiging en laden van foto's/video vóór verzending.

Aanbevolen reserve-pakket met onderdelen

Motorolie-, brandstof- en luchtfilters
Hydraulisch retourfilter en transmissiefilter
Afdichtingssets, gewone slangen en elektrische relais/zekeringen
Onderhoudscomponenten van mastketting en rollen afhankelijk van de bedrijfsintensiteit
Optioneel preventief onderhoudspakket van 1- jaar of 2 jaar

Garantiegrens:Normale slijtageonderdelen, verbruiksartikelen, schade veroorzaakt door onjuiste bediening, ongeoorloofde wijzigingen of onvoldoende onderhoud zijn niet inbegrepen, tenzij schriftelijk anders overeengekomen.

Bestelinformatie

Commercieel artikel	Standaard arrangement
Minimale bestelhoeveelheid	1 eenheid
Offertebasis	EXW, FOB, CFR, CIF of andere overeengekomen Incoterms® 2020-termijn
Betalingsvoorwaarden	Normaal gesproken 30% T/T-aanbetaling en 70% saldo vóór verzending; Voor gekwalificeerde bestellingen kunnen L/C-voorwaarden worden besproken
Productiedoorlooptijd	Normaal gesproken 25-35 dagen na storting en technische bevestiging; afhankelijk van de beschikbaarheid van motor, mast en uitrustingsstuk
Verpakking	Naakte verpakking met beschermende verpakking en anti-roestbehandeling; exportverpakking of containerbevestiging beschikbaar indien nodig
Laden	Containerlaadplan bevestigd op basis van masthoogte, cabine, vorklengte en hoeveelheid
Typische verschepingshaven	Qingdao, China; andere havens kunnen worden geregeld
Inspectie	Fabrieksinspectie, inspectie door derden- of video-inspectie is mogelijk in overleg
Documenten	Handelsfactuur, paklijst, vrachtbrief en certificaatdocumenten volgens contract
HS-codereferentie	8427209000; definitieve douane-indeling te bevestigen door importeur/makelaar

Informatie vereist voor een nauwkeurige offerte

Nominale belasting en feitelijk maximaal vrachtgewicht
Ladingafmetingen en vereist laadzwaartepunt
Vereiste hefhoogte en maximale deuropening/containerhoogte
Bedieningsoppervlak, hellingshoek en dagelijkse werkuren
Vereist motormerk en lokale emissienorm
Voorkeurstype banden, vorklengte, cabine en bevestiging
Land van bestemming, leveringshaven en gevraagde handelstermijn

Aanvraagcontact:Stuur uw sollicitatiegegevens naar CNTLERA via www.cntlera.com. Voor uw project wordt een formele offerte en een bevestigd specificatieblad opgesteld.
